FluxTracII-R система мониторинга магнитного потока

Непрерывный мониторинг магнитного потока для вращающихся машин с неявнополюсным ротором

Харакеристики:

  • Моментальный анализ всех пазов в обмотке неявнополюсного ротора, как правило, при фиксированной эксплуатационной нагрузке;
  • При необходимости, способность анализировать измерения и тренд при различных нагрузках для более определённого прогнозирования состояния обмотки ротора;
  • Возможность выполнять точечный замер или автоматически получать результаты за несколько дней во время обычных изменений нагрузки генератора, без вмешательства оператора;
  • Работает с обычным датчиком потока, установленным на клин, или с установленным на зуб статора датчиком TFProbe™ Iris Power, который в большинстве случаев может быть установлен без извлечения ротора.

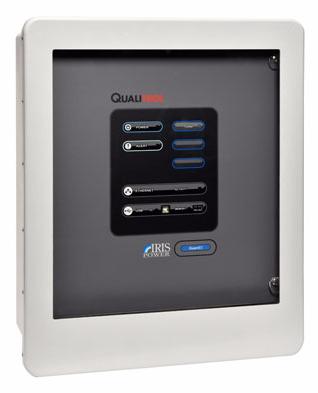

Iris-Power-Rotor-Flux-Monitoring (1).jpg

Получение данных:

  • используется с постоянно установленным Iris Power Total Flux Probe (TFProbe) или Folding Flux Probe (FFProbe);
  • дополнительный вход для подключения датчика синхронизации вала (для определения полюса при обнаружении коротких замыканий);
  • контролирует до четырех машин от 4 до 128 полюсов.

Анализ данных:

  • программное обеспечение FluxTracII и RotorFluxPro обеспечивает мгновенный анализ с указанием наличия и расположения любых полюсов ротора с короткозамкнутыми витками;
  • анализ сигналов напряжения в режиме реального времени, сравнение средних и дискретных показаний магнитного потока, а также тренд для выявления аномалий магнитного потока из-за короткозамкнутых витков.

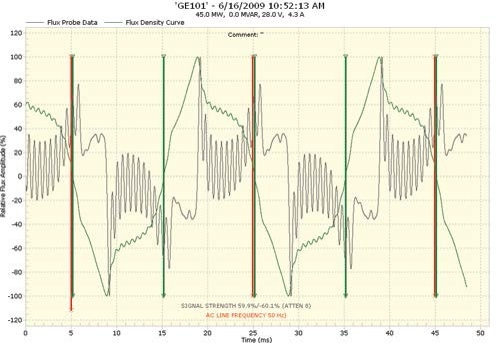

Типичная форма кривой напряжения от датчика потока.jpg

Рис.1. Типичные формы кривой напряжения от датчика потока

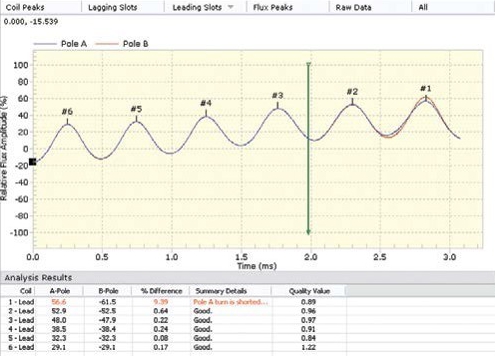

Сравнение данных между полюсами А и В.jpg

Рис.2. Сравнение данных между полюсами А и В.

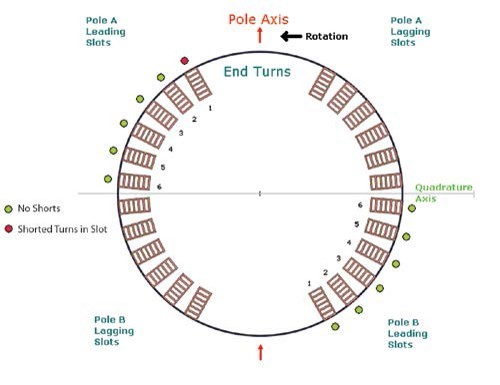

Сводный график, указывающий на слоты с короткозамкнутыми витками.jpg

Рис.3. Сводный график, указывающий на слоты с короткозамкнутыми витками.


Документы

FluxTracII-R - постоянный мониторинг магнитного потока ротора.pdf (pdf, 2.05 Mb)

FLUX PROBES Датчики магнитного потока.pdf (pdf, 565.27 Kb)
