Оснащение объектов электроэнергетики системами мониторинга и диагностики высоковольтного оборудования

Диагностика и оффлайн испытания высоковольтного оборудования


Наша компания оказывает сервисные услуги по онлайн и оффлайн диагностике состояния высоковольтного оборудования путем проведения измерений и предоставления подробных отчетов о контролируемых параметрах состояния высоковольтного оборудования.

ОНЛАЙН диагностика:

1. Диагностика изоляции обмотки статора генератора или высоковольтного электродвигателя методом выявления и анализа частичных разрядов с использованием прибора-анализатора TGA-B (в режиме on-line при условии предварительной покупки и установки шинных датчиков, а также в режиме off-line во время планового ремонта) с предоставлением отчета и рекомендаций по эксплуатации;

Диагностика испытания высоковольтного оборудования

Оффлайн испытания высоковольтного оборудования

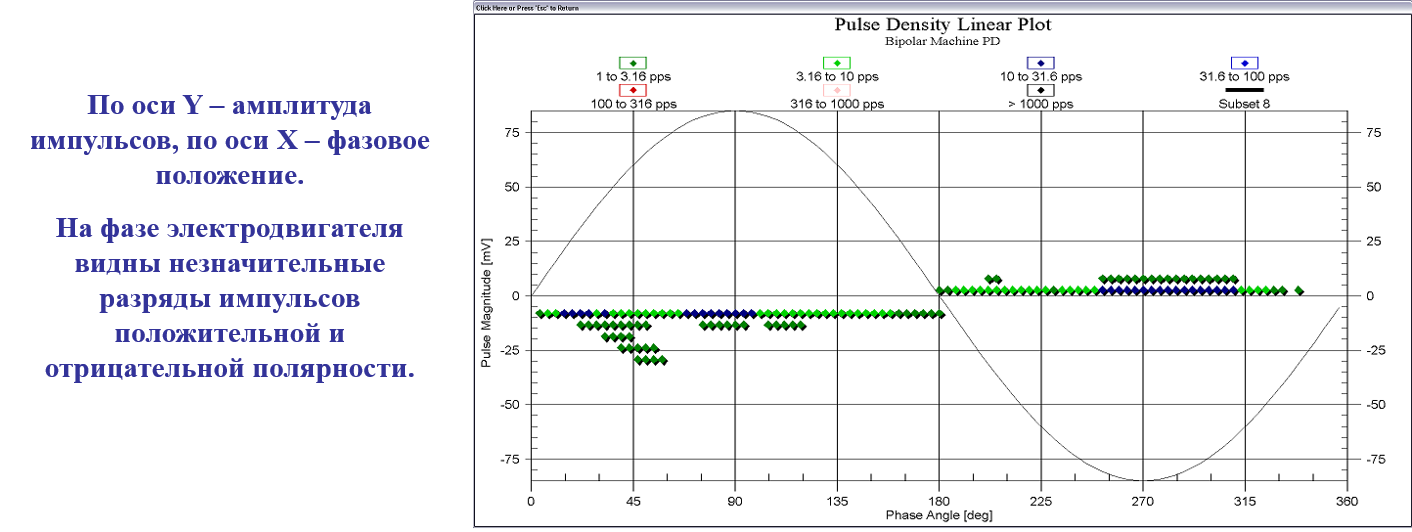

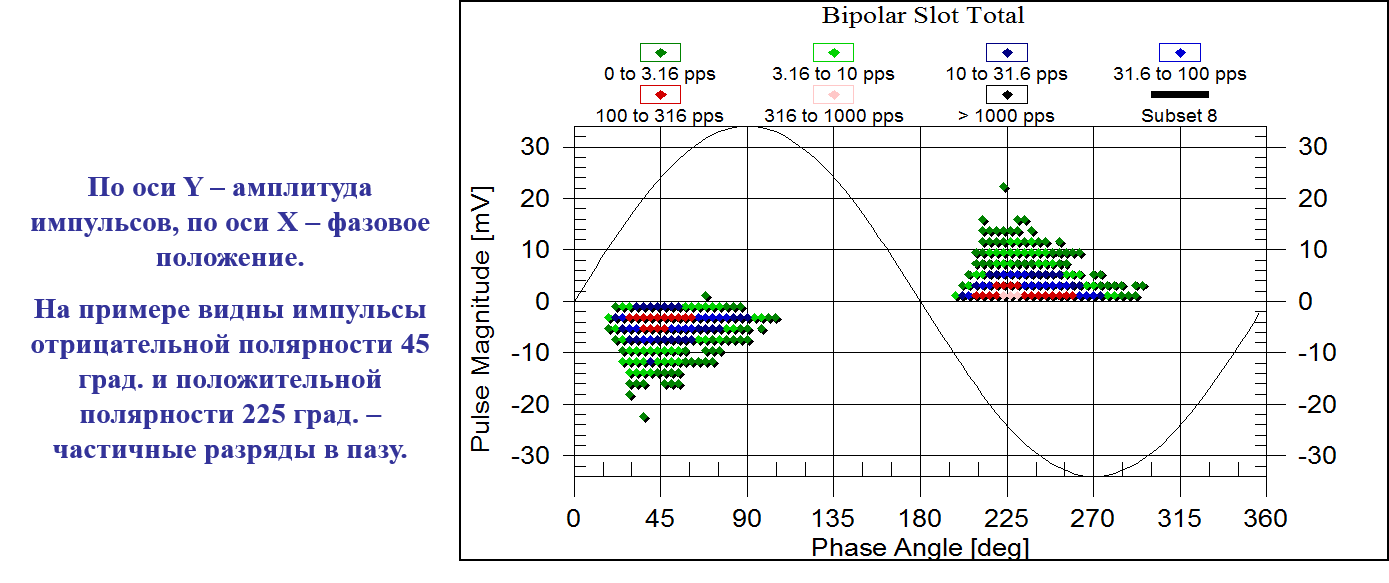

Рис. 1. Пример отображения трехмерного графика с анализом фазного угла.

Испытания высоковольтного оборудования

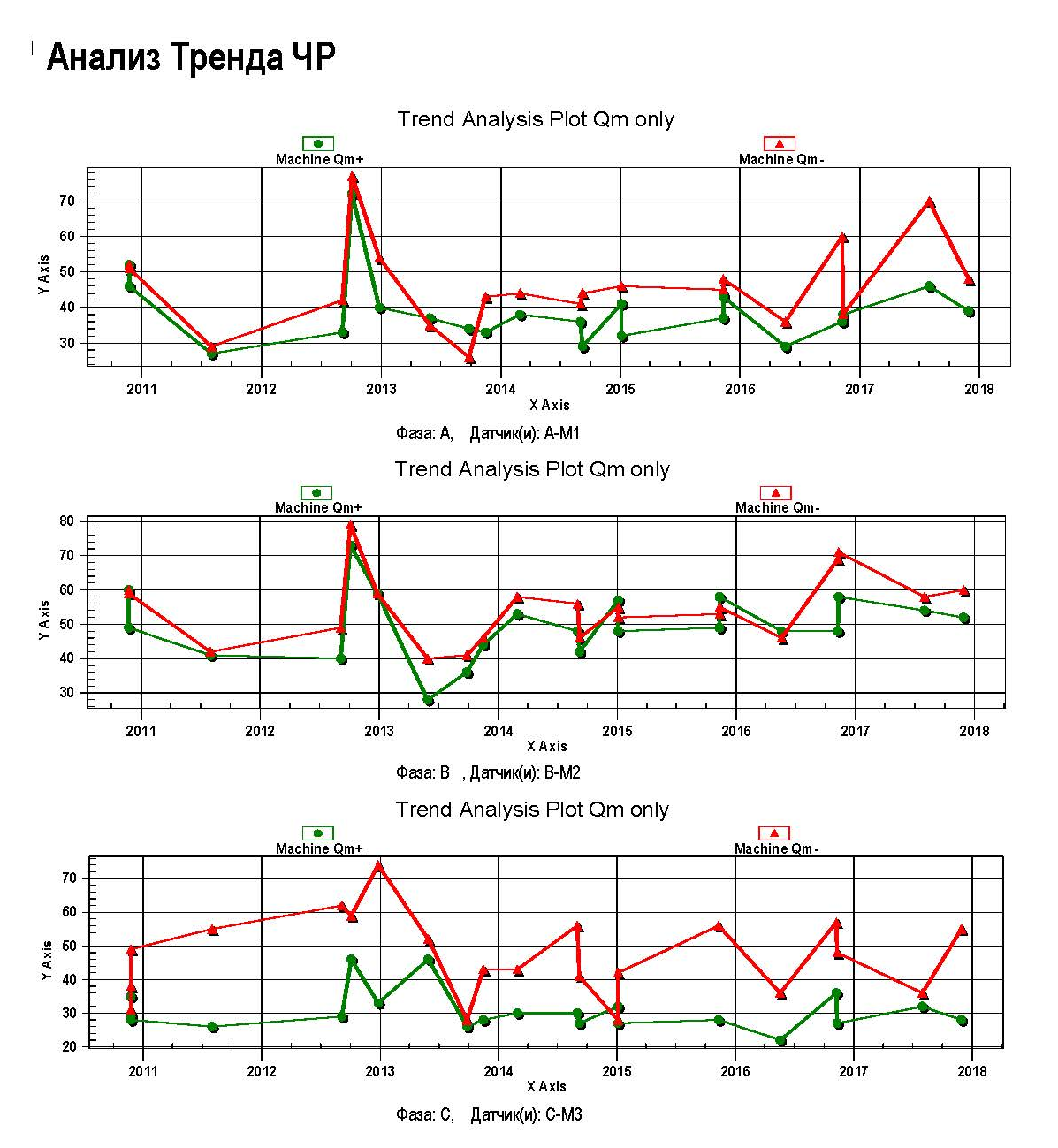

Рис. 2. Пример анализа тренда частичных разрядов.

2. Диагностика обмотки ротора электрической машины на наличие короткозамкнутых витков с использованием прибора RFA-II-R (с условием предварительной установки датчика магнитного потока TF Probe внутрь машины во время планового ремонта с выводом ротора) с предоставлением отчета.

ОФФЛАЙН диагностика:

1. Диагностика активного железа статора на наличие повреждений в изолирующем покрытии пластин с использованием прибора EL CID Evolution (которая использует собственную маломощную систему возбуждения) с предоставлением отчета и карты проблемных мест.

EL CID-тест:

  • не требует высоковольтного источника, достаточно ЛАТРа;
  • не требует трудозатратной намотки витков и нагрева;
  • результаты доступны для анализа и оперативного контроля при ремонте;
  • определяет точное место дефекта (в том числе на спинке статора).
2. Диагностика асинхронных электродвигателей мощностью 37,5 кВт и выше на наличие сломанных стержней в роторе и отклонения эксцентриситета воздушного зазора между ротором и статором с предоставлением отчета.

диагностика высоковольтного оборудования 3. Локализация источника частичных разрядов в пазах статора генератора или высоковольтного электродвигателя с использованием прибора-анализатора PPM-97 (точно определяет месторасположение источника частичных разрядов с указанием паза и места при пофазовой запитке обмотки статора с помощью высоковольтного источника питания переменного тока).

4. Диагностика плотности заклиновки пазовых клиньев статора генератора или высоковольтного электродвигателя токами малой индукции с применением прибора SWA (результаты отображаются на ПК в виде цифровых значений и карты плотности с цветовой кодировкой).

оффлайн испытания высоковольтного оборудования
