ПТК для мониторинга частичных разрядов CHRone

Мониторинг частичных разрядов является одним из ключевых методов оценки состояния изоляции высоковольтных вращающихся машин, используя который можно выявить зарождающиеся дефекты на ранней стадии и эффективно спланировать мероприятия по обслуживанию.

CHRone функции:

  • мониторинг вращающихся машин в соответствии с ГОСТ IEC/TS 60034-27-2-2015 (IEC TS 60034-27-2:2012);

  • частота дискретизации аналоговых входов до 1.5 ГГц (разрешение по времени до 0,66 нс);

  • автоматическая настройка диапазона измерения;

  • определение ЧР на основе анализа формы импульса;

  • расчёт нормируемых значений активности ЧР: Qm(наибольшая повторяющаяся амплитуда), NQN (нормализованная гистограмма);

  • визуализация активности ЧР в табличном виде или в виде PRPD-диаграмм, A-nдиаграмм или трендов;

  • передача данных активности ЧР по Modbus TCP (или другому протоколу по запросу заказчика), включая PRPD-распределения.

Устройство онлайн мониторинга частичных разрядов CHRone применимо для оценки состояния изоляции статорной обмотки и определение типа дефекта, являющегося причиной активности ЧР. Комплекс состоит из аппаратной части и программной частей. Аппаратная часть выполнена в виде отдельно устанавливаемых емкостных датчиков 80 пФ., сигналы с которых собирает прибор мониторинга.

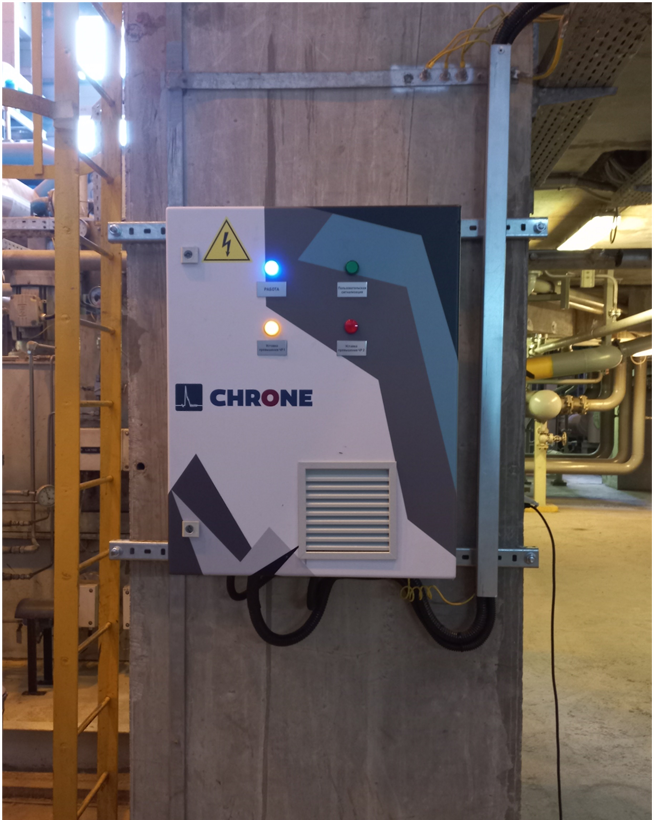

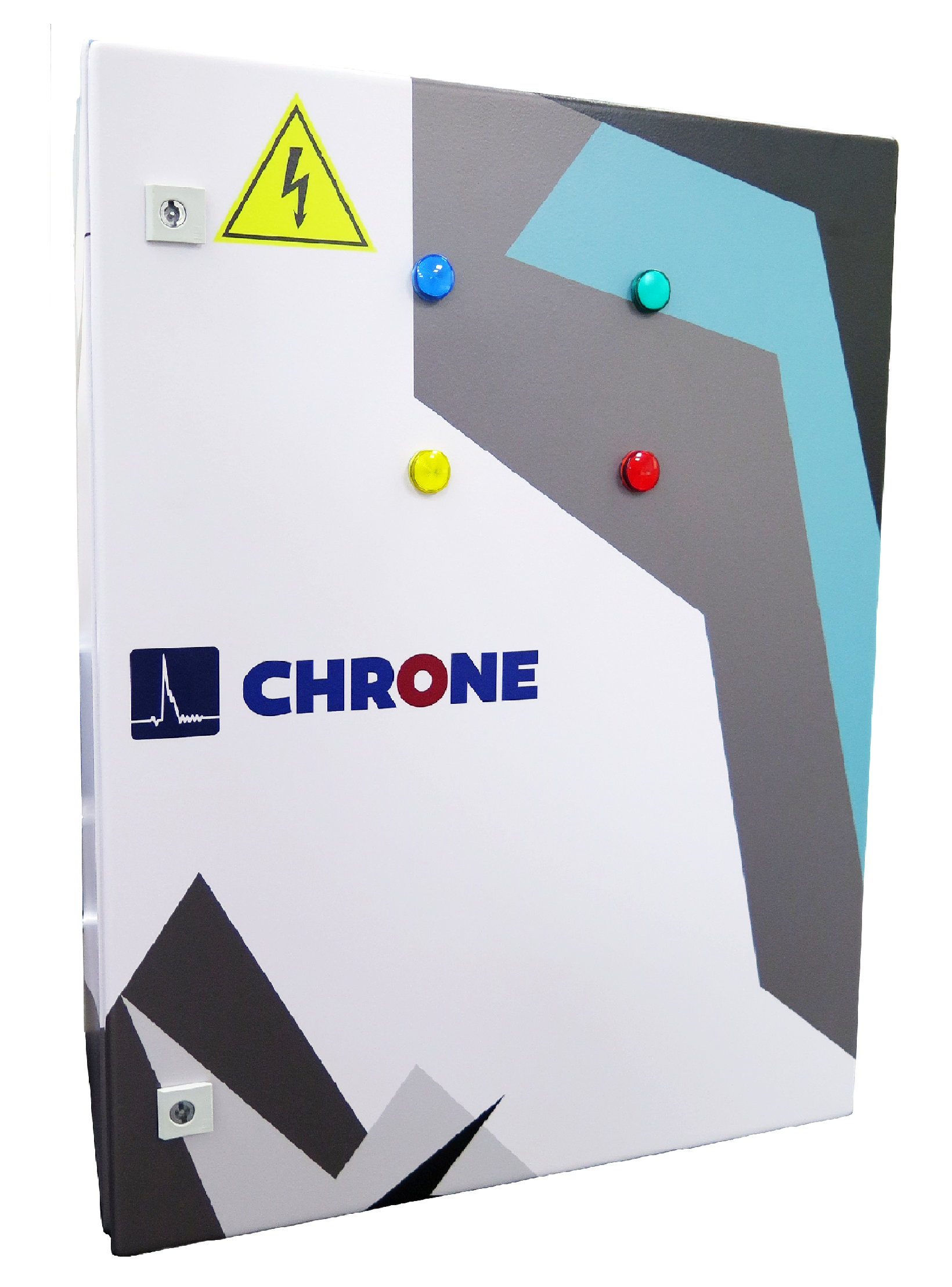

Внешний вид устройства контроля частичных разрядов «CHRone»

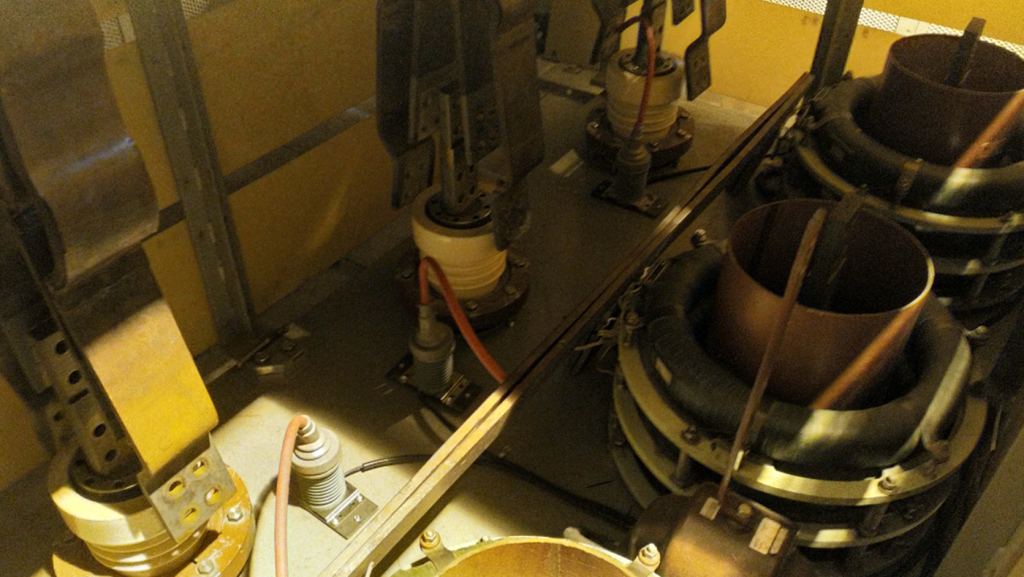

 Пример установленного датчика частичного разряда

Программная часть системы мониторинга выполняет непрерывный сбор данных (и архивирование) с прибора мониторинга и проводит анализ полученных данных для отображения пользователю состояния контролируемой машины и оценки изменения состояния изоляции обмотки статора.

Программно-технический комплекс CHRONE позволяет:

  • Просматривать данные о характеристиках ЧР контролируемого электродвигателя;

  • Получать сводную балльную оценку состояния электродвигателя по шкале от 1 (наилучшее) до 3 (наихудшее);

  • Получать детальную оценку состояния двигателя на основе анализа текущего уровня активности ЧР и относительного изменения (тенденции) уровня ЧР;

  • Выполнять прогноз развития активности ЧР;

  • Просматривать данные дополнительных измерений (температура и влажность);

  • Менять уставки предупредительной и аварийной сигнализации;

  • Получать рекомендации о текущем обслуживании электродвигателя.

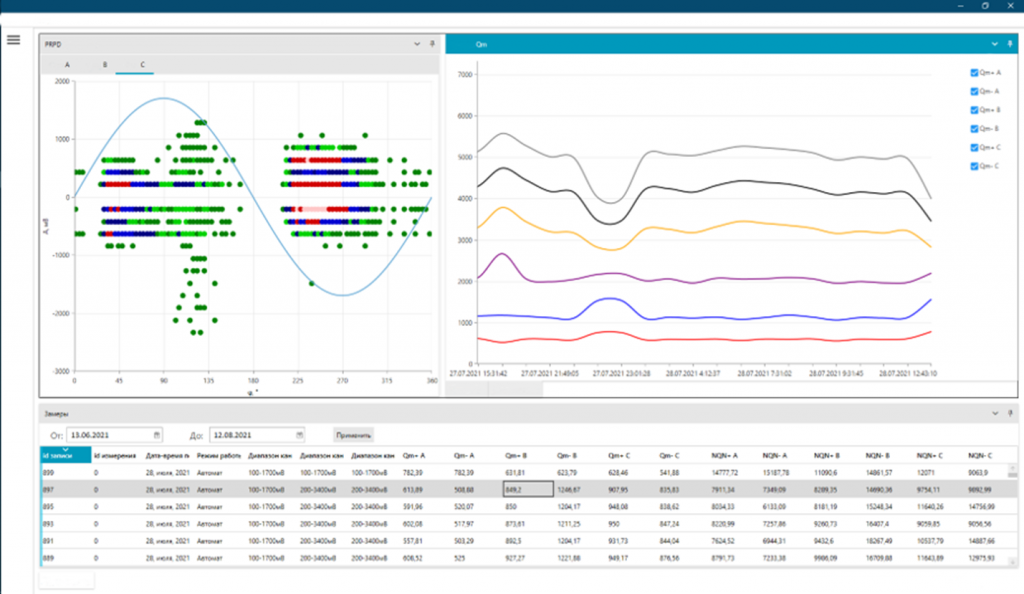

 Визуализация. Общий вид.

Программное обеспечение разработано в соответствии с рекомендациями IEC TS 60034-27-2 и может пригодиться специалистам по надежности или обслуживанию оборудования. По желанию заказчика может быть интегрировано индивидуальное брендирование интерфейса или дополнительные алгоритмы обработки данных.

Документы

CHRone reference.pdf (pdf, 192.29 Kb)

CHRone справка.pdf (pdf, 193.87 Kb)
