DMS PDMG-RH

Система непрерывного мониторинга частичных разрядов в ячейках  КРУЭ в режиме реального времени

Система DMS PDMG-R используется для непрерывного мониторинга и анализа уровня частичных разрядов в ячейках КРУЭ с применением усовершенствованной СВЧ-технологии: сбор данных производится от СВЧ-сенсоров с дальнейшей интерпретацией данных с помощью экспертного программного обеспечения HQ Software.

Особенности:

  • непрерывный мониторинг и регистрация частичных разрядов в режиме реального времени позволяют идентифицировать развитие дефектов на ранних стадиях и предотвратить повреждение оборудования;
  • автоматическая классификация частичных разрядов с помощью экспертного ПО;
  • сбор данных с дискретностью от 256 выборок за цикл с разрешением 10 бит, до 220 Гц на канал;
  • возможность выбора СВЧ-фильтров и коэффициента усиления для каждого отдельного сенсора;
  • усовершенствованные функции шумоподавления для устранения помех;
  • поддержка протокола МЭК 61850;
  • различные варианты установки СВЧ-сенсоров: внутренняя - для новых КРУЭ; внешняя - для существующих КРУЭ (рис.1).

типы датчиков.jpg

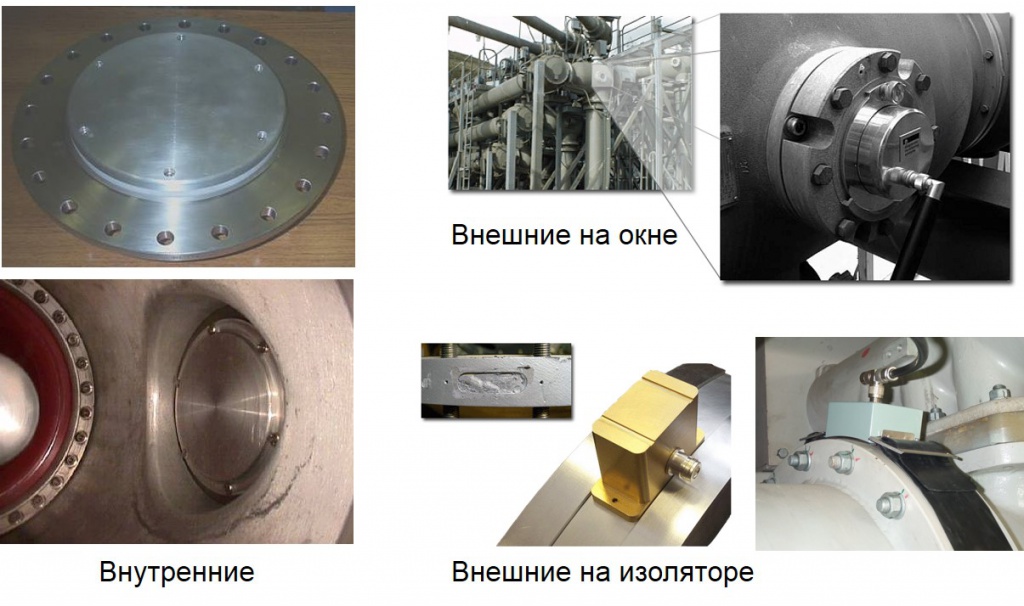

Рис.1. Типы датчиков в зависимости от установки.

Документы

DMS PDMG-R Мониторинг частичных разрядов для КРУЭ.pdf (pdf, 780.36 Kb)

Виды дефектов.pdf (pdf, 1.75 Mb)
