Прибор SWA для испытаний офлайн

Тестер SWA предназначен для измерения плотности заклиновки пазовых клиньев статоров турбогенераторов, гидрогенераторов и двигателей.

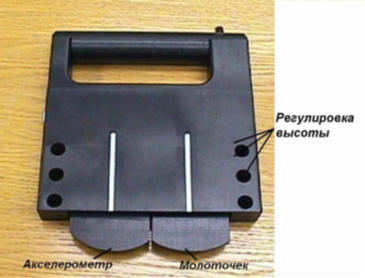

Основными компонентами прибора SWA являются ручной датчик, калибровочный брус, электронный блок, программное обеспечение и компьютер. Также существует дистанционный датчик, для использования с роботизированными механизмами, которые применяются при тестировании плотности заклиновки при не выведенном роторе.




Краткое описание и принцип действия:

Опорный калибровочный файл может быть создан одним из трёх способов: генерированием (generate), вычислением (calculate) и извлечением (extract).

  • Generate - оператор выбирает для программы от 2 до 5 клиньев, простучав которые, она определит самый ослабленный и самый плотный клин. Именно здесь можно использовать калибровочный брус;
  • Calculate - программа, проанализировав результаты тестирования статора, находит из общего числа клиньев 5 самых ослабленных и 5 самых плотных;
  • Extract - оператор выбирает для программы ослабленный и плотный клин из когда-то уже сделанного одного или двух замеров.

Особенности датчика:

  • Собирается в соответствии с особенностями геометрии обследуемого статора, регулируется высота и наклон тележек;
  • Снабжен мощными магнитами для облегчения замеров боковых и верхних пазов, контакт с железом статора через резиновые валики;
  • Ограничения для выполнения замеров: минимальная длина клина 60 мм, минимальная ширина клина 10 мм, глубина паза до 60 мм;
  • Длина свободного хода ударного молоточка в рабочем положении должна быть не менее 3 мм для обеспечения должного простукивания;
  • Время выполнения одного замера составляет примерно 3 секунды;
  • Возможность простукивания на одном клине до 3-х точек (длинный клин).



Преимущества:

  • Использование прибора SWA сокращает время на дефектацию пазовых клиньев статора генератора в 2 раза (14 чел*час);

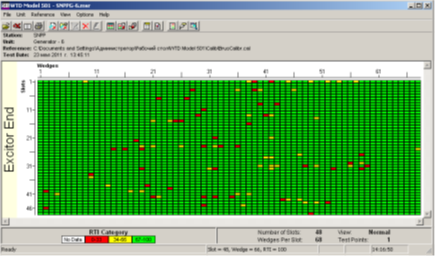

  • Данные измерения представлены наглядно, в цифрах;
  • При выполнении замеров исключается человеческий фактор;
  • Каждый новый замер статора пополняет электронную базу данных;
  • Отчётная документация формируется в считанные секунды.
