INTEGO TM
Система непрерывного анализа состояния вводов и частичных разрядов
Система INTEGO является частью системы контроля трансформаторов компании CAMLIN Limited и служит для контроля и сопоставления основных диагностических признаков, таких как частичный разряд (ЧР), нагрузка, температура, анализ газов, растворенных в масле (АРГ), емкость вводов и тангенс дельта, для получения четкой и оперативной картины текущего состояния трансформатора.
Система INTEGO, как никакая другая, способна обеспечить действительно непрерывный контроль и поступление информации о состоянии ответственного оборудования в режиме реального времени.
Ключевые особенности мониторинга высоковольтных вводов
- Непрерывный мониторинг высоковольтных вводов, который делает возможным раннее обнаружение быстроразвивающихся дефектов, таких, как короткое замыкание емкостных слоев;
- Исключение ложных аварийных сигналов через современный алгоритм усреднения;
- Высокостабильные измерения тангенса угла диэлектрических потерь и емкости основной изоляции высоковольтного ввода;
- Отличная точность измерения и обнаружение сигналов низкого уровня.
Данные о частичных разрядах и относительных изменениях емкости и тангенсов дельта вводов обобщаются и отображаются в виде почасовых данных для удобства сопоставления с температурой, влажностью, нагрузкой, АРГ и т. д. Удобный графический интерфейс пользователя и интуитивно понятные диагностические инструменты, разработанные в компании, позволяют получать от системы INTEGO достоверную информацию, не требующую специальной расшифровки
Ключевые особенности мониторинга ЧР:
- Контроль активности ЧР в баке и высоковольтных вводах трансформатора;
- Надежная автоматическая фильтрация помех;
- Реальный непрерывный мониторинг, 24 часа в сутки, 7 дней в неделю;
- Удобное представление информации для легкости восприятия пользователем;
- Отсутствие необходимости в экспертных оценках;
- Легкость представления в графическом виде и корреляция с другими параметрами (температура, влажность, нагрузка, АРГ, и т.д);
- Использование готовых, фазно- ориентированных шаблонов ЧР для более глубокого анализа;
- Простота установки и введения в эксплуатацию;
- Отсутствие необходимости в настройке и предварительном изучении данных;
- Опциональная УВЧ антенна для обнаружения радиочастотных ЧР.
Почасовые выходные данные:
- Изменения тангенса дельта и емкости (для каждой фазы);
- Частота повторения ЧР во вводах (для каждой фазы);
- Уровень ЧР в основном баке (в вольтах и нанокулонах; для каждой фазы);
- Частота повторения ЧР в основном баке (для каждой фазы);
- Статус ЧР (общая активность ЧР);
- Эталонные значения емкости и тангенса дельта (для каждой фазы);
- Модуль суммы токов;
- Температура верхних слоев масла;
- Температура и влажность окружающей среды;
- Нагрузка.
- Постоянство ЧР.

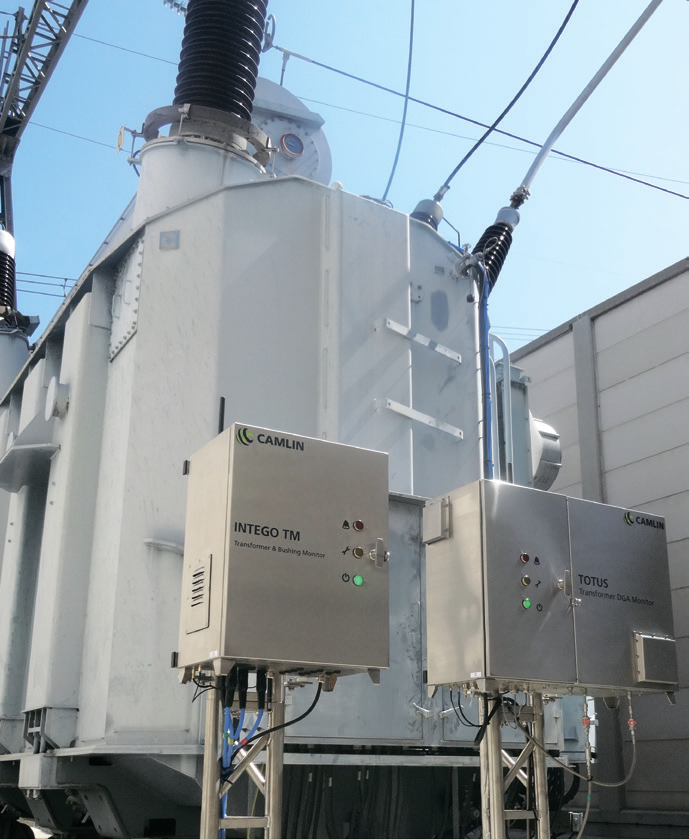

Пример установки оборудования
Использование INTEGO TM вместе с TOTUS TM (on-line Анализатор Растворенных Газов, АРГ) обеспечивает создание всеобъемлющей мониторинговой ситемы трансформаторов от CAMLIN POWER.
